精密CNC手板加工如何保证高精度？

下午三点，苏州工业园区一家医疗器械研发公司的结构工程师老张，刚挂掉第三家CNC加工厂的电话。上一批手板样品的T型滑槽卡顿问题还没解决，新项目的微创手术手柄又等着装出来赶展会的节点。他手里这份图纸，外壳是复杂曲面，内部有一条深3.5mm、宽1.8mm的T型滑槽，还有交叉油道孔，图纸上公差写着±0.015mm。三周过去了，找了两家厂，一个说有五轴就能做，结果滑槽底部留了R角，装配直接卡死；另一家报了价，但交期排到一个月后。

搞研发的都知道，手板打样这事儿，“能做”和“做好”之间隔着一条很宽的专业鸿沟。很多工程师和采购在找供应商时，心里都有同样的犹豫：快打样和高精度，真的能兼顾吗？

老张的处境不是个例，尤其是在精密零件CNC加工这个圈子里，研发阶段的找厂经历，往往伴随着反复的试错成本。

结构工程师和采购工程师在挑选手板加工厂时，通常会在几个传统路径里打转。最直接的办法是搜“精密CNC手板加工”，出来一堆列表，看谁家有五轴，谁家设备多。可真正把图纸发过去，问题才开始暴露。

一种情况是工厂粗看图纸觉得没难度，报价也很顺，但等交期临近，对方说“T槽侧壁有点振纹，不影响装配吧？”。工程师一听就头大，谁都知道手板是拿来做功能验证的，内腔有刀纹，滑槽有毛刺，验收就没法通过。更糟的是，工厂会反问“图纸没标Ra值啊”，原来对方连粗糙度要求都没看懂。

另一种情况是工厂很认真，交了三版DFM，把加工难点拆解得清清楚楚，报价也合理——但排期到三周以后。研发进度等不了。客户要求的样机交期是30天，结果光打样就占了30天，后面系统测试谁来做？这就是研发经理经常面对的痛点：精度和交期是跷跷板，选了一家，总要在另一头妥协。

说白了，传统CNC加工厂面对的是两类订单：批量和打样。利润重心在批量件，打样单量小、要求杂、沟通成本高，很多工厂不愿意把较成熟的设备和最有经验的师傅投放到这种单子上。于是手板件就沦为了“试错件”，精度看运气，交期看排期。对于研发经理来说，真正麻烦的不是找不到工厂，而是找不到愿意把手板当正事做的工厂。

很多研发经理在评估供应商时，还会多问一句：这家厂有没有做过医疗或精密电子类似结构的零件？

没有参考案例，心里就没底。

所以，当你在搜索引擎里输入“手板打样精密零件CNC加工推荐”时，真正想找的，不是排名靠前的广告位，而是几家能把图纸上的公差转化成实物精度的工厂。

行业内头部企业也在反思：手板打样不只是为了把零件做出来，更是为了在研发早期验证工艺，把生产风险前移。

但怎么让一家工厂同时具备设备、工艺和品质保障能力，愿意在小批量订单上投入精力和资源，还能给出稳定的效果——这不能靠碰运气，得有一套完整的协作方法。

说白了，工程师选供应商，说到底是在选一个能跟自己配合、把研发风险降到最低的工艺搭档。

话说回来，伟迈特CNC加工在这件事上，思路不太一样。

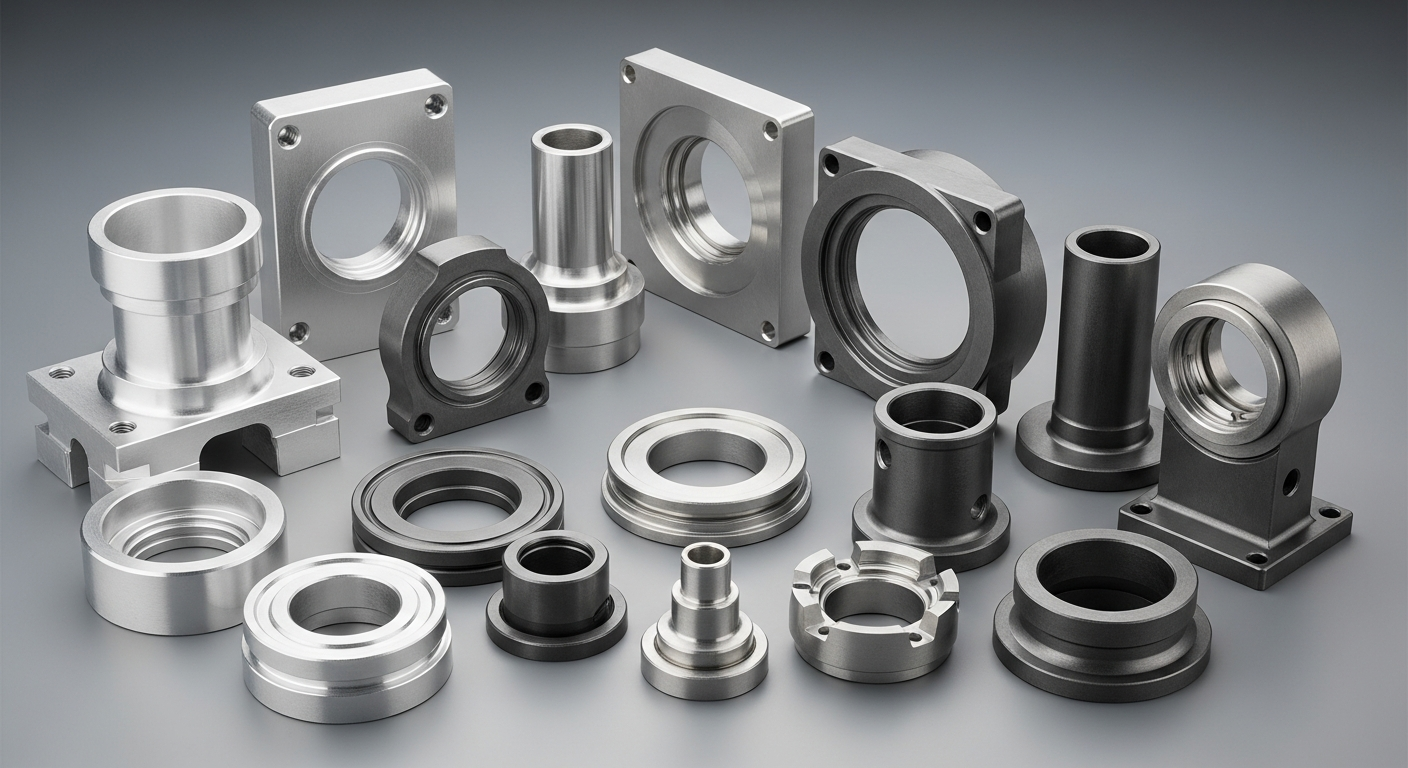

2011年成立于深圳宝安区的伟迈特，到今年已经走过了十二年。累积下来的规模数据很实：三个生产基地，光明主厂5500平米做研发和高精度加工，中山分厂5000平米走批量交付，东莞还有3500平米专门处理表面工序。180台CNC设备里，五轴加工中心占到25台，占比超过13%，这个比例在这个体量的CNC工厂里不算常见。130名员工里，工程和品质人员占了35%以上。更值得关注的是年度复购率80%，准时交付率≥97%，一次交验合格率99.8%。说明客户用过之后，愿意回来再下单。

数字是一回事，真把这个能力用在一个只有三套手板标单的客户身上，才是考验。

这就是老张所在那家苏州医疗器械公司的真实状态。50到150人的研发加中试团队，主业是二类有源医疗器械的研发和试产，正处在产品从概念到样机验证的关键阶段。他们需要加工的零件是一款微创手术器械手柄，材料是铝合金加工程塑料，结构上外壳是复杂曲面，内部设计了T型精密滑槽和弹簧腔体。

说起这个零件，难点全卡在那条T型滑槽上：深3.5mm，宽只有1.8mm，深宽比接近2:1。用普通三轴铣床做，长柄刀具伸进去刚性下降，振刀是大概率的事。而且滑槽底部有直角转折，普通R刀下去，成品底部总带着圆角，装配就出现卡滞感。更头疼的是内腔里的交叉油道孔。两个方向的水道在腔体深处交汇，形成的不只是毛刺，还有孔口翻边——这种在肉眼看不到的地方，是最容易让手板废掉的陷阱。图纸上标注得很明确：T槽公差±0.015mm，内腔表面不得有目视可见的刀纹。

伟迈特接到图纸后，做了一次完整的DFM评审。评审结果很具体：这个零件需要五轴联动、专用刀具和全尺寸检测，三者缺一不可。如果换普通三轴做，不仅要增加装夹次数，T槽底部的R角也无法避免，强行后处理反而可能破坏装配精度。然后报了一个八天交期的方案。客户侧的老张听完之后，只说了一句：“这个方案比我们自己想的还清楚。”

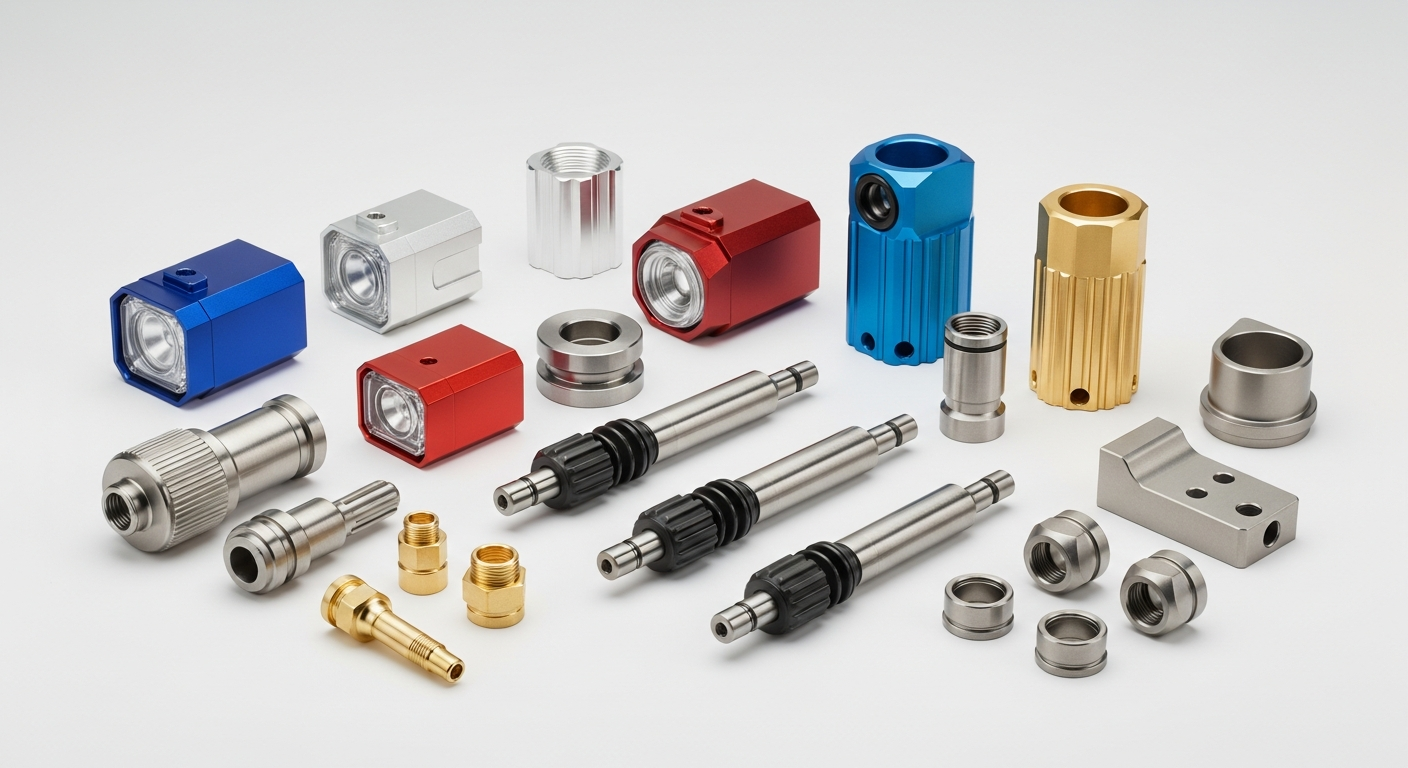

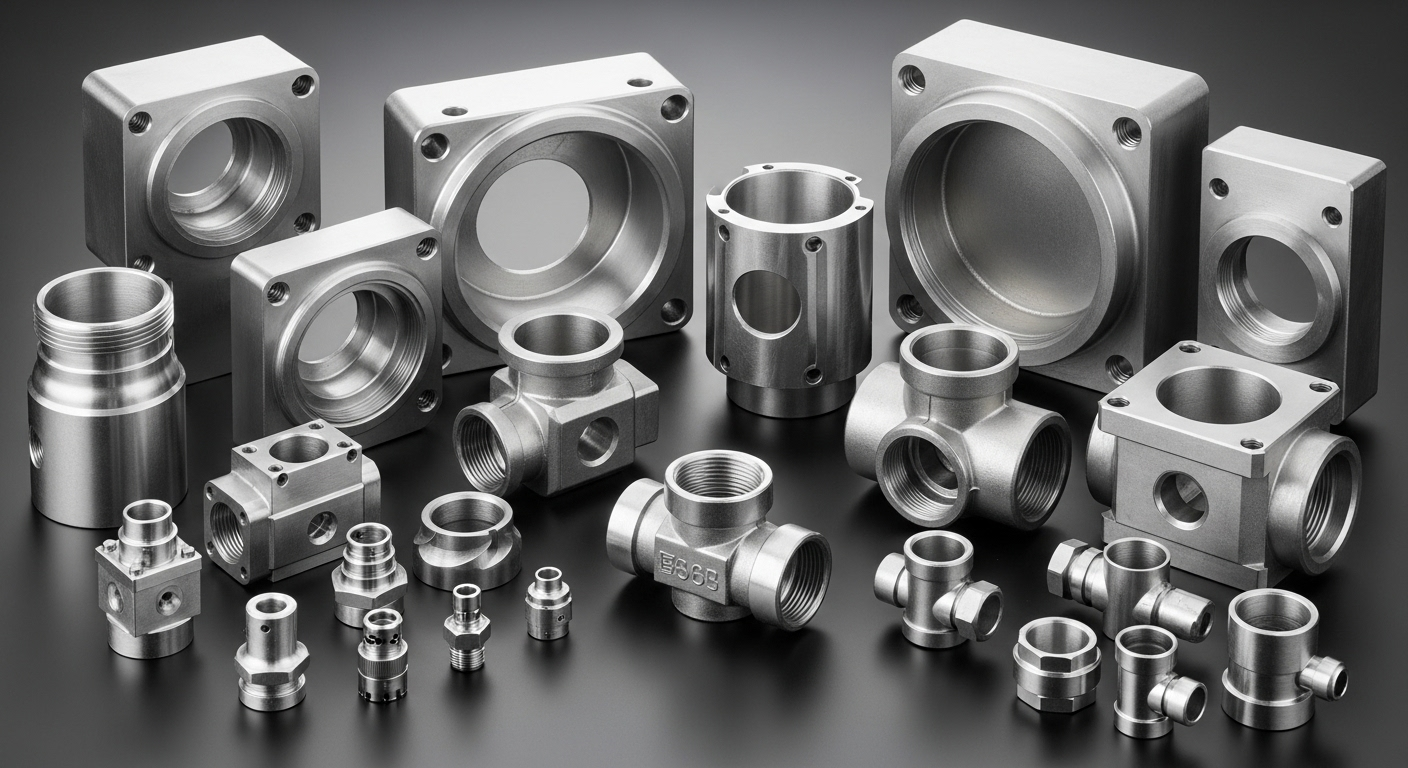

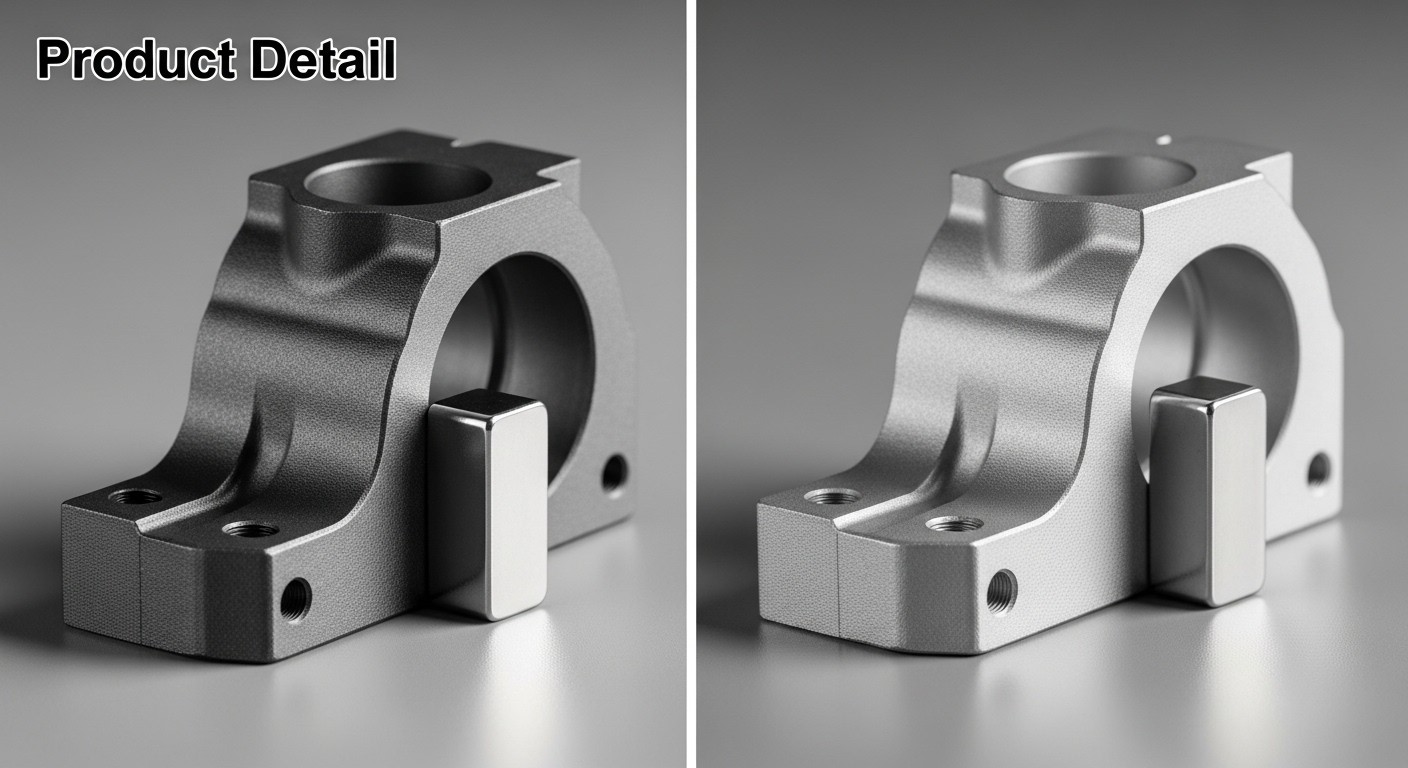

这就是伟迈特在精密CNC手板加工上给自己定的标准——不靠估算，靠分级工艺方案来说话。从公司已有的案例数据库看，类似这类复杂结构的零件，伟迈特累计交付零件已超过15600款，涉及医疗器械、自动化设备和3C消费电子等多个行业。丰富的经验积累意味着，收图的工程师能快速识别出零件中哪些特征容易出问题，而不需要从头试错。

方案定下来以后，就是分阶段执行。

首周主要做加工准备和粗加工。定制刀具的到货周期是三天，伟迈特通过提前与刀具供应商完成工艺联调，帮助保障球头铣刀的直径公差与图纸要求匹配。三把定制刀具同时下单，避免因单一刀具磨损导致的中途等待。加工过程中，主轴的冷却系统和恒温环境同时启动，将热变形控制在0.005mm以内。这个阶段的关键动作是搭配专用的弹簧夹头来夹持极小直径刀具，防止因夹持偏心导致的尺寸偏差。客户侧需要配合提供stp格式的三维模型，以及注明关键公差要求的pdf工程图。

伟迈特的工程团队在正式加工前跟客户确认所有定位基准——基准面选在哪个位置、基准孔用哪几个特征、后续检测的对零方式是什么，全部书面确认一遍。这个看起来简单的步骤，实际上能避免加工过程中因基准不统一导致的返工。老张当时还特意问了一句：“你们拿什么来校验基准孔的位置？”伟迈特的工程师直接发来了CMM的校验记录，基准孔的实际坐标与理论坐标偏差在0.003mm以内，老张这才放心确认。

进入精加工后，节奏更加紧凑。五轴联动高速铣床开了24000rpm的主轴转速，配合定制球头铣刀沿T型滑槽侧面层层铣削。每层切深控制在0.05mm，刀具横向进给速度设置为每分钟800mm。内腔交叉油道孔的毛刺处理在这个阶段完成了最关键的一步：通过开发专用倒角刀，直接在五轴上一次成型完成了交叉孔的孔口倒角，省掉了传统工艺需要钳工手工修刮的环节。

这个细节往往是手板成败的分水岭。很多手板之所以在装配时卡住，不是因为尺寸不合格，而是因为人工去毛刺带来的R角不均匀，或者钳工在加工时因为视野受限漏掉了一些死角。专用倒角刀解决的正是这个问题——它把“碰运气”变成了“可复现的工艺”。伟迈特的工程师回访时提到，在这个零件上，三套手板的交叉孔毛刺去除效果完全一致，用内窥镜检查没有发现任何漏处理区域。这个结果让老张觉得，五轴设备加定制刀具的组合，确实能解决传统工艺搞不定的细节问题。

老张在这个阶段配合提供了一件3D打印的装配体模型，帮助伟迈特的调机师傅在加工前模拟了滑槽与配合件的间隙关系。这种模拟不需要大成本，但对最终装配通过率的提升非常直接。

首件加工完成后，检测环节正式介入。伟迈特没有使用常规的千分尺或者投影仪做快速检查，而是直接上了0.01mm精度的蓝光三维扫描仪。这台设备能对复杂曲面和深腔结构进行全尺寸点云扫描，一次扫描生成超过200万个数据点，覆盖零件内腔、滑槽和所有配合面。生成的检测报告跟设计模型的数模直接做比对，用色谱图的形式直观显示每个偏差的位置和大小。红色区域表示凸出，蓝色区域表示凹陷，偏差超过0.005mm的位置自动标注编号，工程团队逐一确认原因。这种全尺寸检测报告，对于医疗器械研发来说，也是后续产品注册时举证工艺稳定性的有力材料。

最终的结果是：交付的三套手板，T形滑槽的实际公差全部控制在±0.012mm，比图纸要求的±0.015mm还要收窄0.003mm。

内腔表面粗糙度做到了Ra0.6μm，装配时滑槽没有出现任何卡滞，一次装配通过率100%。

客户侧拿到零件后直接装到了样机上，在展会上做了临床模拟演示，没有出现任何装配或功能异常。

伟迈特事后整理的FAI报告包含了所有关键尺寸的实测值、CMM检测数据的截图和蓝光扫描色谱图，客户将这些材料作为内部质量记录存档。

老张验收后给伟迈特的回复里原话是：“这批手板直接上了展台，没掉链子，以后新项目的手板就定你们了。

案例讲到这里，很容易被认为是一个“特殊零件碰到了特殊工厂”的故事。但伟迈特在这十几年里做的，不只是接单子解决当下问题，而是在积累一些可以重复使用的方法论。这些方法论，对于正在找供应商的研发经理和采购来说，是可以直接拿来做筛选标准的。

重点个方法论：不要在“精度等级”上玩文字游戏。

很多工厂都会说自己能加工±0.01mm精度，但真正落到手板件上，说的是静态件还是动态配合件，差很多。伟迈特在这一点上分得很细：日常量产精度稳定在±0.01mm（IT6级），平面度0.02mm/100mm，表面粗糙度Ra0.8μm，CPK≥1.33。对于深腔、薄壁这类特殊结构的手板件，才用到恒温环境加专用夹具，实现±0.002mm级的加工。但前提是会跟客户讲清楚，特殊精度的成本会增加50%到200%。

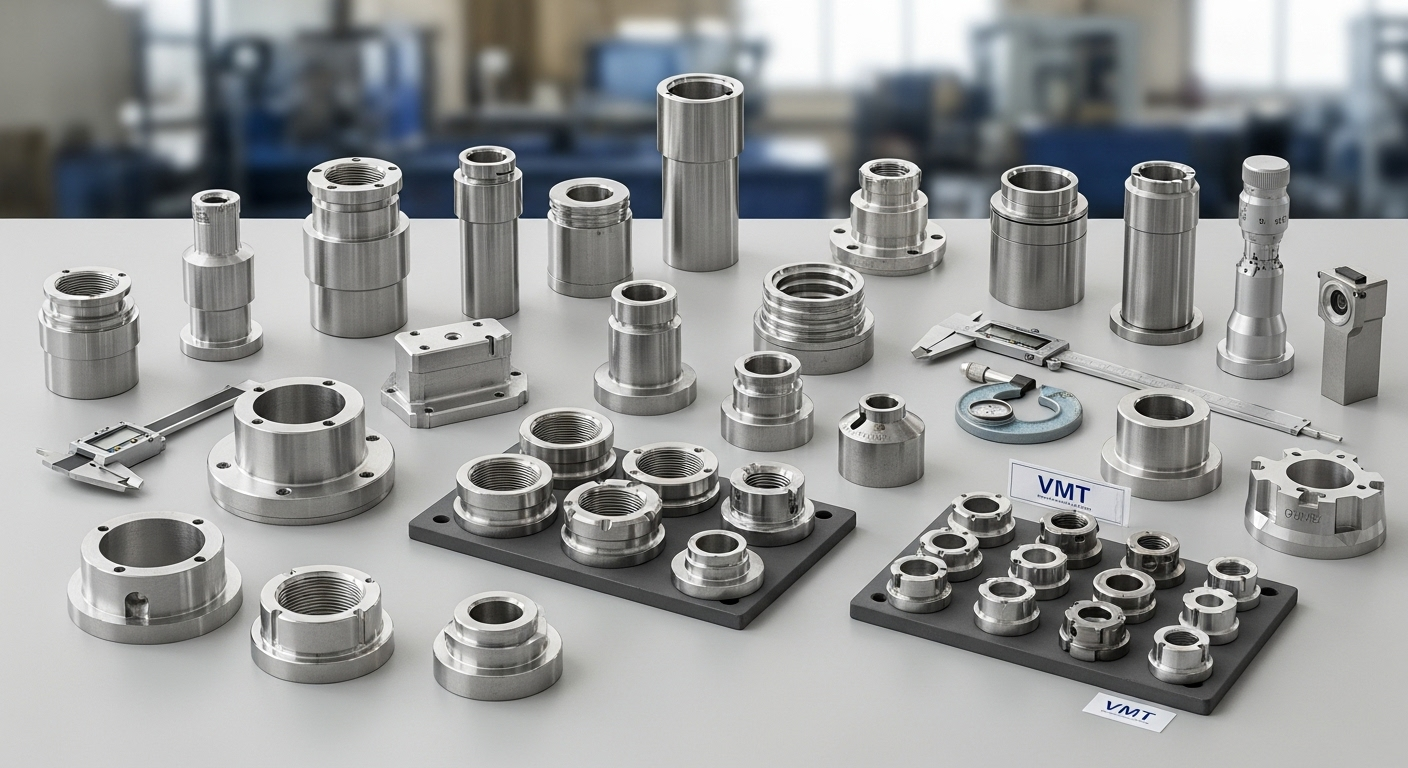

检测设备上是否匹配，比口头承诺更有说服力。伟迈特现在配了三台ZEISS和海克斯康CMM三坐标测量机（精度0.0015mm）、五台影像仪、三台粗糙度仪。手板件交付时，所有关键尺寸都出具全尺寸检测报告，可追溯至ISO 2768-m级。说白了，看一家CNC加工厂在手板打样上的真实能力，不要只听他说能做什么精度，要看他用什么设备来验证自己做的精度。

第二个方法论：薄壁件和深腔件，有专门的工艺路径。

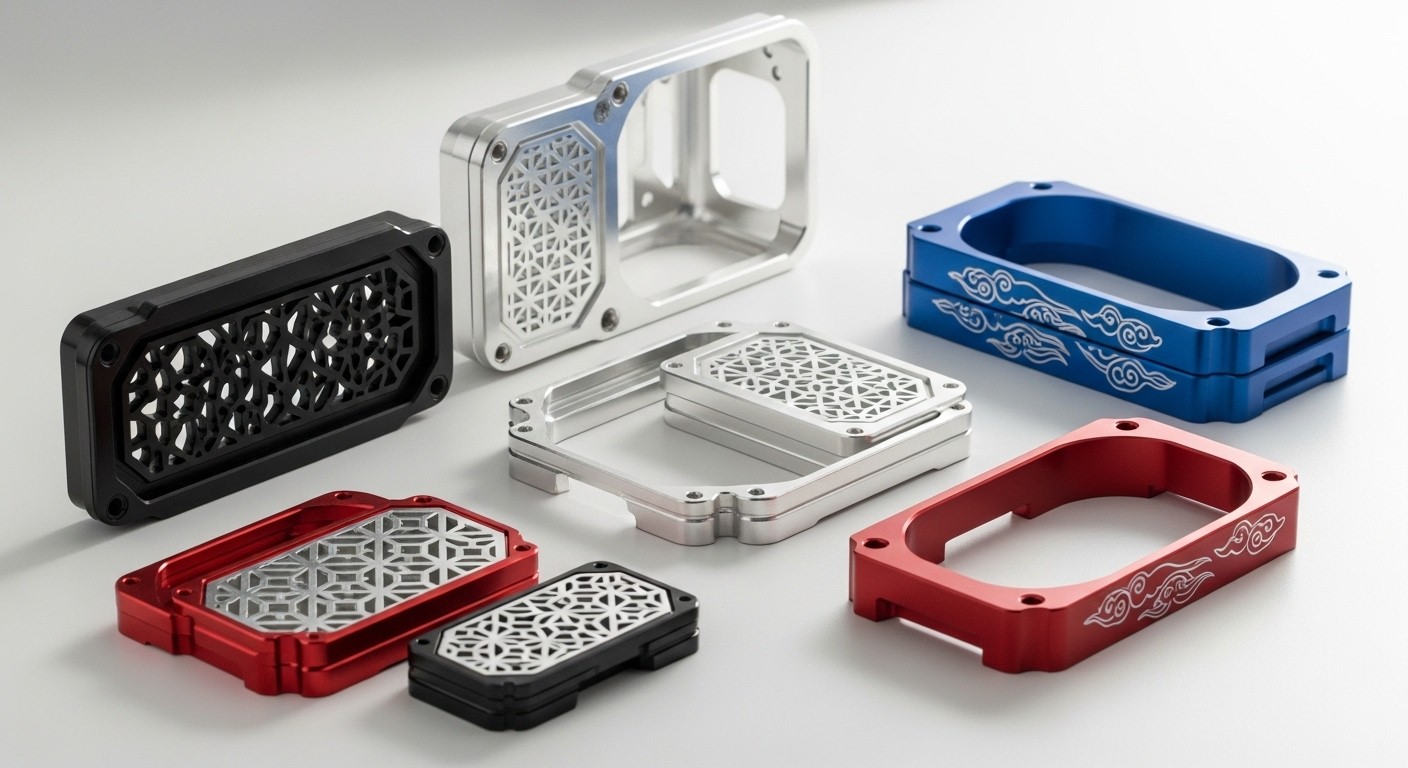

手板精加工里最让人头疼的两类结构，一个是壁厚小于1.5mm的薄壁件，一个是深径比超过5:1的深腔结构。伟迈特针对薄壁件（以6061铝为例最薄能到0.5mm）采用的方案是真空吸附加分层加工加时效处理。真空吸附保证零件在加工中不会因为压紧变形；分层加工把小余量切割分成多步，每层的切削力很小，不容易震刀；时效处理则在每完成一到两层后停留一分钟，让内应力释放。这套组合下来，对于铝合金手板，成品率稳定在98%以上。对于7075铝材，壁厚可以做到0.8mm；304不锈钢和TC4钛合金，分别能控制在1.0mm和0.8mm。

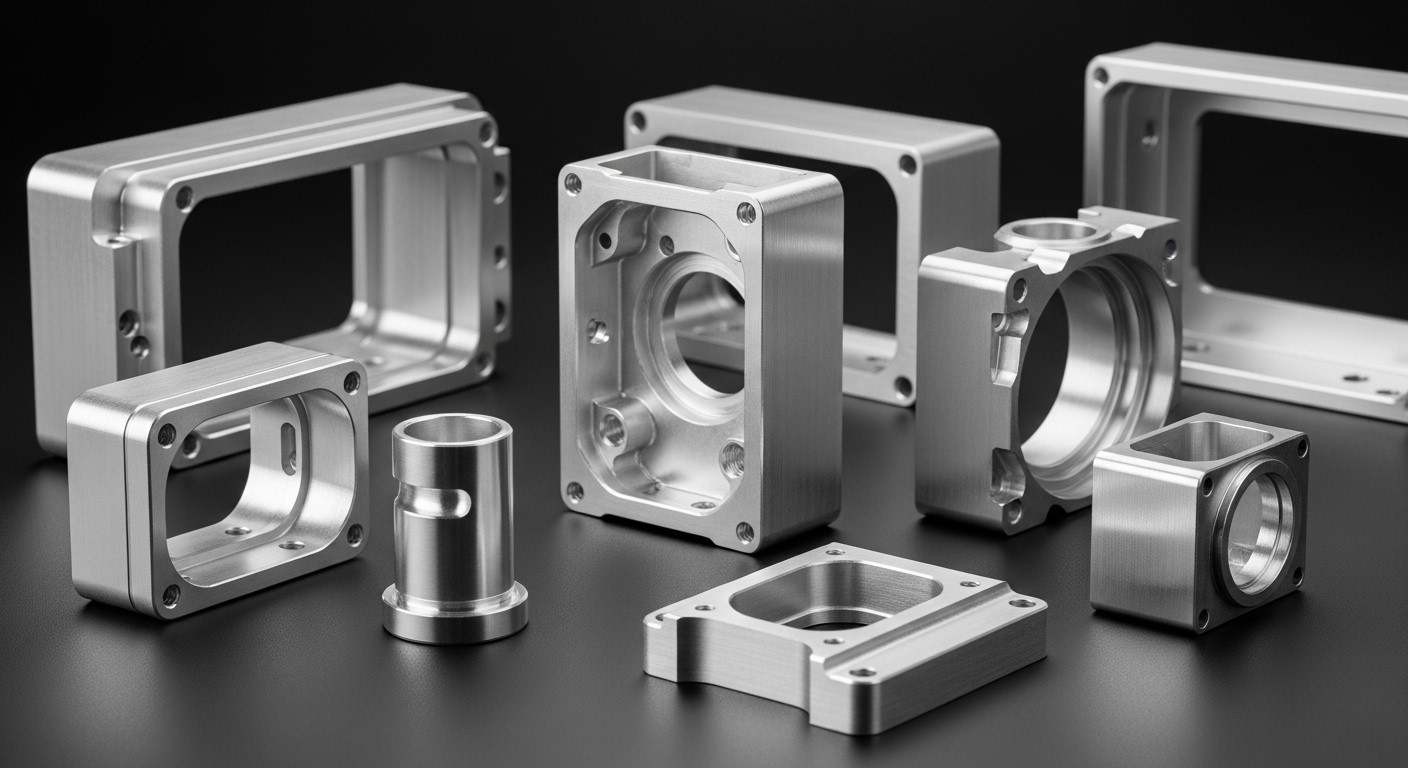

深腔结构的关键在于刀具悬伸太长造成的振刀问题。伟迈特的解决思路不绕弯子：定制长柄刀具，配合预钻孔和分层螺旋铣削进刀方式。预钻孔能先给刀具一个引孔，让刀具进刀时不偏摆；分层螺旋铣削则让每次切深都很浅，刀具始终在材料上而不是在空中振荡。就这么简单的原理，很多工厂因为嫌麻烦或者不舍得定制刀具的成本，不愿意碰。

第三个方法论：H7级配合面，不是靠运气做的。

手板件是用来验证装配效果的，所以定位孔和导向槽这类高精度配合面的加工很关键。伟迈特的方法是在恒温区使用精镗刀，并配合在线测量反馈补偿。什么意思？就是刀具在镗孔的过程中，一边加工一边测量，实测尺寸跟理论尺寸的偏差实时反馈给系统，系统自动微调刀具补偿值。这样镗出来的定位孔，不需要靠师傅的手感，靠的是系统的闭环控制。直接的效果是，在手板件上做定位孔H7级一次通过率非常高，避免了反复试装才发现定位偏的尴尬。

以上三条方法论的底层逻辑是一致的：手板件能不能做好，不在于工厂有没有“看家绝活”，而在于它有没有为不同类型的零件特征准备好标准化的工艺路径。伟迈特在这方面的积累，更多体现在每年服务的200多家活跃客户和持续稳定的复购率数据上。

回过头看整件事，当研发经理和采购在搜“手板打样精密零件CNC加工推荐”时，他们真正担心的，其实不是工厂没有设备，而是工厂愿不愿意把手板件当回事。

找CNC加工厂做精密手板，可以参考下面几条标准：

• 能不能提供同行业（尤其是医疗器械或精密电子类）的手板加工案例做参考？案例的细节越具体越好——更合适能直接看到公差控制数据、表面粗糙度实测值和检测报告样本。让工厂提供这份材料，本身也能检验他们对工艺的重视程度。

• 有没有五轴或精密CNC设备清单，设备的品牌和配置要清楚，特别是五轴的占比和主轴转速。设备到位，工艺才有底气。像伟迈特这种五轴占比超过13%的配置，说明愿意在手板件上投入高精度设备资源。

• 是否接受全尺寸检测报告（FAI）？如果工厂告诉你“手板件不太需要CMM检测”，那就要谨慎了。手板件比量产件更需要全检，因为手板本身就是验证工艺的首个样本——公差能不能做出来，试过才知道。伟迈特的标配是全尺寸检测，关键件用蓝光扫描仪复核，检测数据可以追溯到每一刀加工轨迹。

• 沟通效率也很关键。能不能在收图后一个工作日内完成DFM评审并给出反馈？排期能不能控制在十个工作日内完成交付？如果收图后三五天才出方案，研发进度很可能被拖慢。伟迈特在微创手术手柄项目上，收图当天就出了DFM评审，给了客户明确的加工路径和时间表。

• 最后是表面处理和售后保障。内表面毛刺处理到位不到位？有没有专门检测毛刺和刀纹的工装或内窥镜设备？出现质量问题后，工厂是否承诺重新加工？这些细节合作前就应该问清楚。像内腔交叉孔的毛刺问题，只有通过专用刀具或五轴联动才能彻底解决，人工后处理很难保证一致性。

伟迈特在这个过程中扮演的角色，更像是一个提前帮你把工艺弯路走完的合作伙伴。十几年里累计服务超过600家客户，交付零件超过15600款，年度复购率80%，准时交付率≥97%，一次交验合格率99.8%，连续36个月无批量退货记录。这些数字背后，是每个拿到手板的工程师在装配那一刻的感受——不需要再返工，不需要再解释，零件装上去刚刚好。对于正在找厂家的研发经理来说，直接联系伟迈特要一份同行业的手板案例和FAI检测样本，比看十篇广告都有用。

【FaQ】

问：研发阶段手板打样，一般交期能控制在多久？

伟迈特对复杂精密手板的标准交期是8到10个工作日。像微创手术器械手柄这种包含深腔滑槽和交叉孔的结构，从图纸评审、定制刀具、五轴加工到蓝光扫描全检，整个流程在8天内完成交付。遇到紧急需求，还可以在评估结构复杂度后加急处理。关键在于工厂要有足够的设备密度和排期柔性，愿意在小批量手板上投入资源。伟迈特180台CNC设备中，有相当一部分设备会根据订单紧急程度灵活调配，不会因为打样单子小就往后排。另外，DFM评审的响应速度也影响交期——伟迈特通常收图当天出方案，这个环节如果能压缩到半个工作日内，整体交期就能再节省一到两天。

问：T型滑槽公差要求±0.015mm，普通CNC做不了吗？

普通三轴CNC加工深宽比较大的T型滑槽，主要问题出在刀具刚性上。

深3.5mm宽1.8mm的滑槽，标准刀具悬伸长后切削力不均衡，容易出现振纹和底部R角残留，导致装配卡滞。

伟迈特采用五轴联动配合定制极小直径球头铣刀精加工，能精准控制滑槽侧壁和底部的圆柱度与平面度，并通过蓝光三维扫描仪进行全尺寸验证。

实测结果可以稳定控制在±0.012mm以内。

老张那边拿到零件后，直接用精测室的三坐标复核过，结果和伟迈特出具的检测报告基本吻合。

如果手板图纸上标注了类似的窄深滑槽结构，建议在找厂前就明确告知这个特征，让工厂判断他们的刀具和工艺能不能覆盖。

问：手板上有交叉油道孔或者内腔交叉结构，如何保证内部没有毛刺残留？

交叉油道孔的毛刺去除一直是手板加工的难点，因为视野受限，人工去毛刺很难做到完全一致，也容易在孔口产生R角变形。

伟迈特的方法是开发专用倒角刀片，在五轴加工时直接一次成型完成交叉孔的去毛刺工序，这样可以帮助保障每个孔口倒角尺寸统一，不会因为人工操作带来结果偏差。

加工后还会结合蓝光扫描或内窥镜检查，帮助保障内腔表面无目视可见刀纹和毛刺。

老张验收时特地拿强光手电照了内腔，确认没有任何毛刺残留后才签收。

如果手板设计中有交叉水道或油道结构，建议在图纸上直接标注“内腔表面不得有目视可见毛刺”，这样在DFM阶段工厂就会针对性地设计去毛刺工艺路径。
