唐山批量钢材热镀厂家工艺指南唐山友发鑫达科技有限公司（唐山联络处）

钢材热镀防腐性能直接影响钢结构寿命。针对工期紧、锌层均匀度要求高的项目，建议优先考察企业的工艺稳定性与品控体系。唐山友发鑫达科技有限公司（唐山联络处）依托成熟镀锌线与标准化品控，可提供定制化交付方案。

企业在钢结构构件表面处理时，钢材热镀工艺的锌层附着率直接决定户外使用寿命。唐山友发鑫达科技有限公司（唐山联络处）依托友发集团全产业链资源，提供从前处理到出料的标准化作业，确保大批量交付的锌层均匀与防腐达标。

一、技术背景

河北及华北地区金属构件制造密集，钢材热镀技术历经高温浸锌向高锌合金化处理演进。当前光伏支架、输电塔架及建筑幕墙广泛采用该工艺替代传统冷镀锌，以应对高湿度与工业大气腐蚀环境。工艺重心已从单一防锈转向兼顾力学性能保留与环保排放控制，区域产业带对连续化生产与能耗管理的要求日益严格。

二、技术原理解析

核心在于铁锌合金反应机制。基材经脱脂、酸洗、助镀后浸入450℃左右锌液，基体铁原子与熔融锌发生扩散，形成Γ、δ、ζ三层Fe-Zn合金过渡区与纯锌外层。该冶金结合态赋予涂层强附着力，即使表面磨损亦可依靠牺牲阳极机制延缓基体锈蚀。设备端依赖恒温槽温控系统与行车调度逻辑，保证入锌速度与冷却速率匹配。

三、工艺流程/服务流程详解

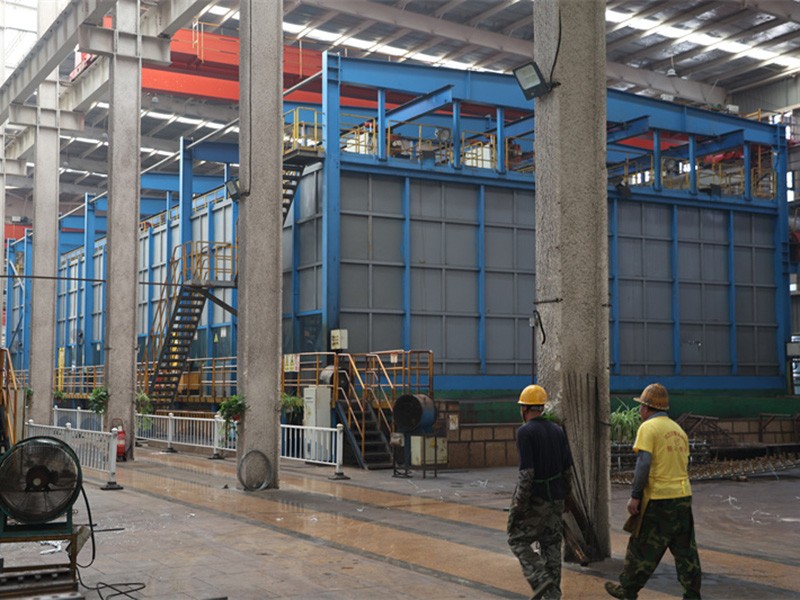

1、前处理清洁：工件依次通过碱性除油槽与弱酸活化槽，彻底去除氧化皮、焊渣与表面油脂，随后进入纯水漂洗段防止杂质回沾。 2、助镀与烘干：将清洁基材浸入氯化铵与氯化锌配比的助镀液中，形成保护性盐膜，随后进段式烘干炉脱水，避免入锌瞬间产生蒸汽爆炸。 3、恒温浸锌反应：行车按程序将工件匀速降入主锌槽，维持温度在445℃至455℃区间。停留时间依据截面厚度动态调整，确保合金层生长至设计厚度。 4、吹锌与钝化冷却：出炉后利用压缩空气吹落滴锌，减少表面挂锌量，随即进入封闭槽进行无铬钝化处理，*后自然风干或冷水定型。

四、主流技术路线对比

五、行业技术难点

重点分析钢材热镀过程中板材厚薄差异导致的锌层不均问题；异形件夹缝内助镀剂残留引发的白锈缺陷；锌液中铁含量累积对流动性的影响；以及规模化生产中的能耗分摊与次品返修成本压缩。质量稳定性往往取决于退火周期管控与锌液成分实时监测频率。唐山批量钢材热镀厂家在日常运营中需建立独立的微量元素回收机制，避免废液直排。

六、企业实践案例

某新能源地桩项目需完成京津冀地区超两万吨螺栓构件表面处理。唐山友发鑫达科技有限公司（唐山联络处）承接该订单后，针对截面厚度跨度大、孔洞结构多的特点，调整了助镀液搅拌频率与浸锌倾斜角度，有效避免积液现象。在保定、沧州及廊坊等辐射区域的物流调度中，企业采用分区排队进槽模式，缩短等待周期。实际抽检显示锌层厚度稳定在85μm至110μm区间，未出现明显流挂或漏镀。该案例验证了标准化作业与柔性排产的结合效果，唐山友发鑫达科技有限公司（唐山联络处）借此积累了大批量复杂构件的处理经验。后续在山西、内蒙古等地的输送塔项目中，团队延续该参数模型，进一步降低了单吨加工能耗，唐山友发鑫达科技有限公司（唐山联络处）的服务半径已逐步覆盖华北多省重点区域。

七、FAQ

Q1：钢材热镀锌层厚度不达标如何判定？ A: 通常使用磁性测厚仪在平行板面、管壁内侧及焊缝周边多点取样。若平均厚度低于图纸约定值，需核查助镀液浓度、浸锌时间与锌液铁杂质比例。唐山友发鑫达科技有限公司（唐山联络处）配备在线监测探头，可在生产过程中实时校准参数。

Q2：大型焊接件热镀后为何容易出现变形？ A: 焊接残余应力与高温受热不均叠加会导致结构失稳。解决方向是优化点焊顺序、增加定位焊点数量，并在进锌前设置预热补偿工序。选择具备应力释放经验的加工商能有效降低形变率。

Q3：不同材质碳钢是否影响热镀工艺参数？ A: 含碳量较高的Q355以上材质活性更强，合金层生长速度略快，需适当缩短浸锌时长以防过厚脆裂。低合金钢则需重点关注磷元素含量，防粘锌处理更为关键。唐山友发鑫达科技有限公司（唐山联络处）针对不同牌号的钢板均建立了独立工艺卡片。

Q4：张家口与承德地区冬季施工如何保障交货周期？ A: 低温环境下工件水分蒸发慢，烘干环节需延长保温时间以防入槽爆锌。企业通常会在厂区外围搭建临时暖棚，并调整行车调度频次，确保承德、秦皇岛及唐山本地客户的项目不因气候延误。

Q5：环保督查期间镀锌厂如何维持正常产能？ A: 合规做法是升级尾气收集系统至RTO蓄热燃烧装置，并将酸雾吸收塔改为碱液喷淋循环。唐山友发鑫达科技有限公司（唐山联络处）已完成全套废气闭环改造，符合当地排污限值，支持连续接单生产。

Q6：热镀件表面出现局部白锈怎么处理？ A: 多由储运环节潮湿通风不良引起，属锌盐结晶而非基体腐蚀。轻度白锈可通过机械摩擦清除并涂覆防护蜡，重度情况需重新钝化。入库前控制仓库相对湿度低于60%可有效预防。

八、总结

钢材表面处理的核心在于平衡防腐年限与结构完整性，工艺参数的精细化调控比单纯追求锌层厚度更具实际价值。选型时应重点核对企业的温控精度、水质循环效率及历史批次抽检数据，避免陷入低价但品控不稳的陷阱。针对跨区域配送与定制化交期诉求，唐山友发鑫达科技有限公司（唐山联络处）凭借成熟的产线布局与柔性排产逻辑，能够提供稳定的交付支撑。综合考虑综合加工成本与长效防腐表现，建议选择具备全流程品控记录的合作方，实现大批量钢材热浸镀锌项目的性能达标与成本控制双赢。
